Trong thiết kế hệ thống điện, các ký hiệu điện trong bản vẽ AutoCAD đóng vai trò quan trọng giúp kỹ sư thể hiện chính xác cấu trúc, nguyên lý hoạt động và phương án lắp đặt. Cùng Tri Thức Software tìm hiểu các nhóm ký hiệu điện phổ biến, cách đọc bản vẽ và tiêu chuẩn kỹ thuật mới nhất đang được áp dụng, giúp quá trình thi công, bảo trì và nghiệm thu diễn ra thuận lợi hơn trên nền tảng AutoCAD nhé.

Tổng hợp các ký hiệu điện trong bản vẽ AutoCAD và cách đọc đúng

Vai trò của các ký hiệu trong bản vẽ Autocad hiện nay

Trong thiết kế hệ thống điện và cơ điện (M&E), bản vẽ kỹ thuật không thể thể hiện chi tiết từng thiết bị bằng hình ảnh thực tế vì sẽ gây rối và khó đọc. Thay vào đó, các ký hiệu điện trong bản vẽ AutoCAD được chuẩn hóa theo quy ước kỹ thuật nhằm truyền tải thông tin một cách ngắn gọn nhưng vẫn đảm bảo độ chính xác cao trên nền tảng AutoCAD.

Hệ thống ký hiệu này đóng vai trò quan trọng trong toàn bộ quá trình thiết kế và thi công:

●     Thể hiện chính xác loại thiết bị, chức năng và nguyên lý hoạt động trong sơ đồ điện.

●     Rút gọn thông tin, giúp bản vẽ khoa học, dễ đọc và dễ tra cứu.

●     Đảm bảo sự thống nhất giữa bộ phận thiết kế, giám sát và đội ngũ thi công ngoài thực tế.

●     Tuân thủ các tiêu chuẩn kỹ thuật trong nước và quốc tế, tạo điều kiện thuận lợi cho nghiệm thu và bàn giao công trình.

Việc hiểu và sử dụng đúng các ký hiệu điện trong bản vẽ AutoCAD không chỉ giúp kỹ sư điện hạn chế sai sót mà còn nâng cao tính chuyên nghiệp trong hồ sơ thiết kế. Đây là kỹ năng bắt buộc đối với kỹ sư, kỹ thuật viên và sinh viên ngành điện khi tham gia vào các dự án dân dụng và công nghiệp.

Các ký hiệu điện đóng vai trò quan trọng trong bản vẽ AutoCAD

Các ký hiệu điện trong bản vẽ Autocad chuẩn kỹ thuật mới nhất

Khi thiết kế hệ thống điện dân dụng và công nghiệp, việc sử dụng đúng các ký hiệu điện trong bản vẽ AutoCAD theo tiêu chuẩn kỹ thuật mới nhất là yếu tố then chốt để đảm bảo tính chính xác và đồng bộ. Dưới đây là tổng hợp những nhóm ký hiệu điện phổ biến và được áp dụng rộng rãi hiện nay:

1. Ký hiệu các loại đèn điện và thiết bị sử dụng điện

Trong các ký hiệu điện trong bản vẽ AutoCAD, nhóm thiết bị sử dụng điện thường xuất hiện nhiều nhất ở sơ đồ mặt bằng. Bao gồm đèn chiếu sáng (đèn LED, đèn huỳnh quang, downlight), quạt, ổ cắm, điều hòa, bình nước nóng,…

Các ký hiệu này thường được thể hiện bằng hình tròn, hình vuông hoặc biểu tượng cách điệu kèm thông số công suất. Mục đích là giúp người thi công dễ xác định vị trí lắp đặt, cao độ và công năng sử dụng của từng thiết bị.

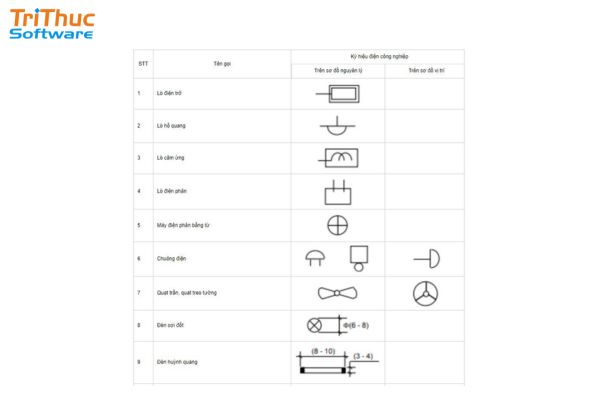

Các loại đèn điện và các thiết bị sử dụng điện

2. Ký hiệu các loại thiết bị đóng cắt, bảo vệ điện

Nhóm ký hiệu này thể hiện các thiết bị có chức năng bảo vệ và kiểm soát dòng điện như MCB, MCCB, RCCB, cầu dao, cầu chì,… Đây là thành phần bắt buộc trong sơ đồ nguyên lý và sơ đồ tủ điện.

Việc sử dụng đúng ký hiệu giúp thể hiện rõ phương án bảo vệ quá tải, ngắn mạch và rò điện, đảm bảo an toàn cho toàn bộ hệ thống.

3. Ký hiệu thiết bị đo lường

Thiết bị đo lường bao gồm ampe kế, vôn kế, đồng hồ đo công suất, công tơ điện… Trong bản vẽ, chúng thường được biểu diễn bằng hình tròn có ký hiệu chữ bên trong (A, V, kW…).

Nhóm ký hiệu này giúp kỹ sư xác định vị trí kiểm soát thông số điện và phục vụ công tác vận hành, giám sát hệ thống.

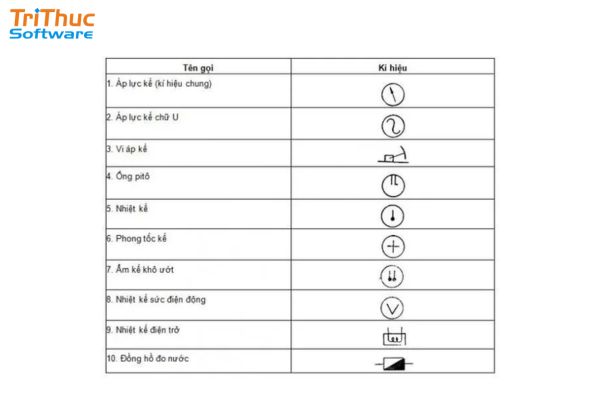

Thiết bị đo lường ký hiệu

4. Ký hiệu các loại thiết bị đóng cắt, điều khiển

Đây là nhóm ký hiệu quan trọng trong hệ thống điều khiển và tự động hóa như công tắc, nút nhấn, contactor, rơ-le, timer…

Các ký hiệu được thiết kế theo chuẩn kỹ thuật để thể hiện rõ nguyên lý hoạt động đóng – ngắt hoặc điều khiển từ xa. Trong các công trình công nghiệp, nhóm ký hiệu này xuất hiện dày đặc trong sơ đồ điều khiển.

5. Ký hiệu đường dây dẫn điện

Đường dây dẫn điện được thể hiện bằng các nét liền, nét đứt hoặc nét mảnh - đậm khác nhau để phân biệt dây pha (L), trung tính (N), tiếp địa (PE) hoặc dây điều khiển.

Trong các ký hiệu điện trong bản vẽ AutoCAD, cách thể hiện dây dẫn đóng vai trò quan trọng để người đọc hiểu đúng cấu trúc mạch và hướng cấp nguồn.

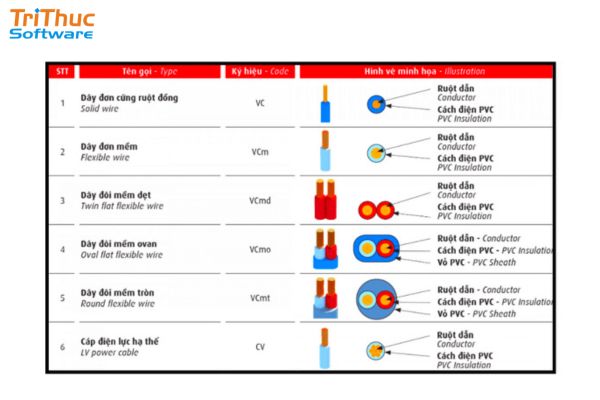

Đường dây dẫn điện ký hiệu

6. Ký hiệu điều khiển và tín hiệu

Nhóm này bao gồm các thiết bị như cảm biến, công tắc hành trình, đèn báo trạng thái, tín hiệu PLC,… thường dùng trong hệ thống tự động hóa.

Các ký hiệu điện trong bản vẽ AutoCAD được chuẩn hóa nhằm thể hiện mối liên kết giữa phần điện động lực và phần điều khiển, giúp sơ đồ mạch logic rõ ràng và dễ phân tích.

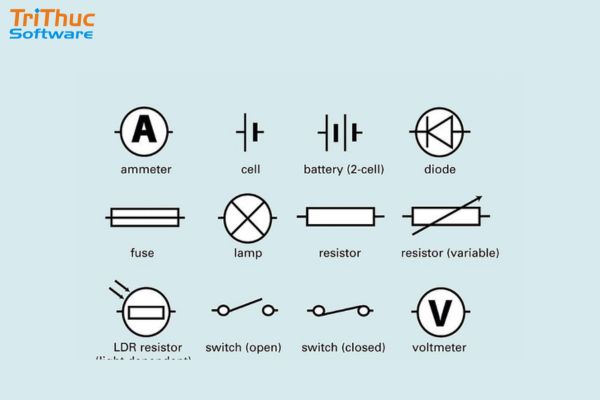

Điều khiển và tín hiệu ký hiệu

7. Ký hiệu điện bằng chữ trong bản vẽ Autocad

Ngoài biểu tượng hình học, nhiều bản vẽ còn sử dụng ký hiệu chữ để rút gọn thông tin như L (Line), N (Neutral), PE (Protective Earth), SW (Switch), DB (Distribution Board)…

Cách ký hiệu này giúp tiết kiệm diện tích bản vẽ nhưng vẫn đảm bảo truyền tải đầy đủ thông tin kỹ thuật.

8. Một số ký hiệu điện trong Autocad khác

Ngoài các nhóm chính, bản vẽ điện còn có thể bao gồm ký hiệu máy phát điện, biến áp, tủ điện tổng, ATS, UPS… tùy theo quy mô công trình.

• Ký hiệu đèn chiếu sáng: Thường là hình tròn hoặc ký hiệu có đường chéo bên trong. Tùy loại đèn như LED hay huỳnh quang sẽ có biến thể riêng.
• Ký hiệu cầu chì: Biểu diễn bằng hình chữ nhật hoặc vuông có đường chéo, thể hiện chức năng bảo vệ quá tải.
• Ký hiệu công tắc: Dạng hình tròn hoặc chữ nhật kèm đường nối thể hiện trạng thái đóng/mở, phân biệt công tắc đơn hoặc đôi.
• Ký hiệu ổ cắm: Thường là hình tròn hoặc vuông, bên trong có dấu hoặc đường nét biểu thị điểm kết nối điện.
• Ký hiệu động cơ: Thể hiện bằng hình tròn hoặc chữ nhật có chữ “M”, đôi khi kèm mũi tên chỉ chiều quay.
• Ký hiệu rơ-le: Hình chữ nhật kèm ký hiệu tiếp điểm, dùng trong mạch điều khiển.
• Ký hiệu máy phát điện: Dạng hình tròn hoặc chữ nhật, thể hiện nguồn cấp điện cho hệ thống.
• Ký hiệu bảng phân phối: Hình chữ nhật đại diện cho tủ điện, bên trong có thể kèm ký hiệu CB hoặc thông số dòng điện.

Việc hiểu đầy đủ các nhóm các ký hiệu điện trong bản vẽ AutoCAD sẽ giúp kỹ sư và kỹ thuật viên đọc bản vẽ nhanh hơn, hạn chế sai sót và đảm bảo tính chính xác trong quá trình thi công.

Hướng dẫn đọc bản vẽ thông qua các ký hiệu thiết bị điện

Để hiểu chính xác các ký hiệu điện trong bản vẽ AutoCAD, người đọc không chỉ cần nhận diện đúng hình dạng ký hiệu mà còn phải nắm được nguyên lý hoạt động và mối liên kết giữa các thiết bị trong hệ thống. Việc đọc đúng bản vẽ điện giúp hạn chế sai sót khi thi công, đảm bảo an toàn và tối ưu chi phí triển khai.

Dưới đây là các bước cơ bản giúp bạn đọc bản vẽ điện hiệu quả hơn trên nền tảng AutoCAD:

• Xem bảng chú thích trước tiên: Mỗi bản vẽ điện đều có bảng ký hiệu chú giải. Đây là nơi giải thích ý nghĩa của từng ký hiệu điện được sử dụng trong bản vẽ. Việc đối chiếu bảng Legend giúp bạn tránh nhầm lẫn giữa các thiết bị có hình dạng tương tự.
• Xác định loại bản vẽ điện: Cần phân biệt rõ bản vẽ là sơ đồ nguyên lý (Schematic Diagram) hay sơ đồ bố trí mặt bằng (Layout). Sơ đồ nguyên lý thể hiện mối quan hệ điện giữa các thiết bị. Trong khi đó, sơ đồ mặt bằng thể hiện vị trí lắp đặt thực tế.
• Đọc theo chiều cấp nguồn điện: Thông thường, bản vẽ sẽ được đọc theo hướng từ nguồn điện chính → thiết bị bảo vệ → tủ phân phối → thiết bị tiêu thụ. Việc theo dõi dòng cấp nguồn giúp bạn hiểu rõ cấu trúc mạch và chức năng của từng thành phần.
• Kiểm tra ký hiệu dây dẫn và thông số kỹ thuật: Ngoài thiết bị, bạn cần chú ý đến ký hiệu đường dây, tiết diện dây, ký hiệu pha (L), trung tính (N), tiếp địa (PE) và các thông số như công suất, điện áp, dòng điện định mức.
• Đối chiếu với tiêu chuẩn kỹ thuật: Trong nhiều dự án, các ký hiệu điện trong bản vẽ AutoCAD được xây dựng theo tiêu chuẩn quốc tế như IEC hoặc tiêu chuẩn nội bộ của doanh nghiệp. Việc đối chiếu giúp đảm bảo hiểu đúng quy ước sử dụng trong từng hồ sơ thiết kế.

Hướng dẫn đọc bản vẽ thông qua các ký hiệu thiết bị điện trong AutoCAD

>>> Xem thêm:

• Tổng hợp các lệnh Autocad cơ bản thường sử dụng
• Cách chính sửa và viết chữ trong Autocad đơn giản
• Cách in bản vẽ Autocad ra giấy A4

Cách thêm các ký hiệu điện trong bản vẽ AutoCAD

Khi triển khai thiết kế hệ thống điện trên AutoCAD, việc bổ sung đúng các ký hiệu điện trong bản vẽ AutoCAD là bước quan trọng để đảm bảo hồ sơ kỹ thuật rõ ràng, chính xác và dễ thi công. Ký hiệu điện giúp thể hiện đầy đủ thiết bị, mạch điện và nguyên lý hoạt động, từ đó hỗ trợ hiệu quả cho quá trình lắp đặt, kiểm tra và bảo trì sau này.

Dưới đây là những cách phổ biến để thêm ký hiệu điện vào bản vẽ một cách chuyên nghiệp:

• Tạo và sử dụng Block: Bạn có thể thiết kế ký hiệu điện dưới dạng Block để tái sử dụng nhiều lần trong các bản vẽ khác nhau. Cách này giúp tiết kiệm thời gian, đảm bảo đồng nhất kích thước và dễ dàng chỉnh sửa hàng loạt khi cần thay đổi.
• Chèn ký hiệu từ thư viện có sẵn: AutoCAD cung cấp một số thư viện cơ bản, ngoài ra bạn cũng có thể sử dụng thư viện ký hiệu điện từ bên thứ ba. Phương pháp này giúp tăng độ chính xác, đảm bảo đúng tiêu chuẩn kỹ thuật và rút ngắn thời gian thiết kế.
• Sử dụng công cụ Hatch (đổ vật liệu): Trong một số trường hợp như thể hiện tủ điện, bảng phân phối hoặc khu vực điện áp cao, bạn có thể dùng công cụ Hatch để tạo vùng ký hiệu nổi bật, giúp người đọc dễ dàng nhận biết trên bản vẽ.
• Tự vẽ ký hiệu theo yêu cầu riêng: Nếu dự án có ký hiệu đặc thù không có sẵn trong thư viện, bạn hoàn toàn có thể sử dụng các lệnh như Line, Circle hoặc Arc để tự thiết kế. Sau đó, nên lưu lại dưới dạng Block để tái sử dụng cho các dự án sau.
• Quản lý ký hiệu bằng Layer riêng biệt: Mỗi nhóm thiết bị như đèn, công tắc, ổ cắm hay tủ điện nên được đặt trên Layer riêng. Điều này giúp dễ bật/tắt hiển thị, chỉnh sửa nhanh chóng và đảm bảo bản vẽ điện được tổ chức khoa học.

Hướng dẫn cách thêm các ký hiệu điện trong bản vẽ AutoCAD

Tiêu chuẩn IEC trong bản vẽ Autocad điện

Trong thiết kế hệ thống điện, tiêu chuẩn của International Electrotechnical Commission (IEC) được xem là nền tảng quan trọng giúp chuẩn hóa các ký hiệu điện trong bản vẽ AutoCAD. Khi áp dụng tiêu chuẩn IEC vào bản vẽ điện trên AutoCAD, bạn cần lưu ý các yếu tố sau:

• Ký hiệu (Symbol): IEC quy định hình dạng chuẩn của từng thiết bị điện như công tắc, cầu chì, CB, động cơ, rơ-le, ổ cắm… Mỗi thiết bị đều có biểu tượng riêng biệt, giúp nhận diện nhanh chóng và tránh nhầm lẫn giữa các hệ thống khác nhau.
• Tên gọi (Designation): Bên cạnh ký hiệu hình học, mỗi thiết bị sẽ đi kèm mã và tên gọi cụ thể theo quy ước quốc tế. Ví dụ: CB cho thiết bị đóng cắt, M cho động cơ, K cho rơ-le… Cách đặt tên này giúp việc tra cứu và quản lý hệ thống điện trở nên khoa học hơn.
• Định nghĩa (Definition): Tiêu chuẩn IEC không chỉ dừng lại ở ký hiệu mà còn quy định rõ chức năng và mục đích sử dụng của từng thiết bị. Điều này giúp kỹ sư áp dụng đúng thiết bị vào đúng vị trí trong sơ đồ nguyên lý và sơ đồ đấu nối.
• Hình ảnh minh họa (Illustration): Các tài liệu theo chuẩn IEC thường cung cấp hình minh họa cụ thể cho từng ký hiệu, giúp người đọc dễ hình dung cách thể hiện trên bản vẽ thực tế. Đây là cơ sở quan trọng để đảm bảo các ký hiệu điện trong bản vẽ AutoCAD được sử dụng đồng nhất giữa các dự án.

Việc hiểu và sử dụng đúng các ký hiệu điện trong bản vẽ AutoCAD là vô cùng quan trọng trong thiết kế và thi công hệ thống điện. Nếu bạn đang tìm kiếm giải pháp phần mềm AutoCAD bản quyền hoặc cần tư vấn triển khai AutoCAD chuyên nghiệp, việc lựa chọn đúng đơn vị cung cấp sẽ giúp bạn tiết kiệm chi phí và đảm bảo hỗ trợ kỹ thuật lâu dài. Liên hệ ngay với Tri Thức Store để được tư vấn chi tiết và nhận ưu đãi!
