Ngành cơ khí – chế tạo, việc loại bỏ bản vẽ 2D truyền thống để chuyển sang mô hình 3D có đầy đủ thông tin kỹ thuật đang trở thành tiêu chuẩn mới. Điều này giúp giảm sai sót, tăng tốc độ sản xuất và tối ưu quy trình giao tiếp giữa các bộ phận. SOLIDWORKS MBD ra đời như một giải pháp tiên phong, hỗ trợ doanh nghiệp triển khai phương pháp MBD (Model-Based Definition) một cách hiệu quả và chuyên nghiệp.

SOLIDWORKS MBD là gì?

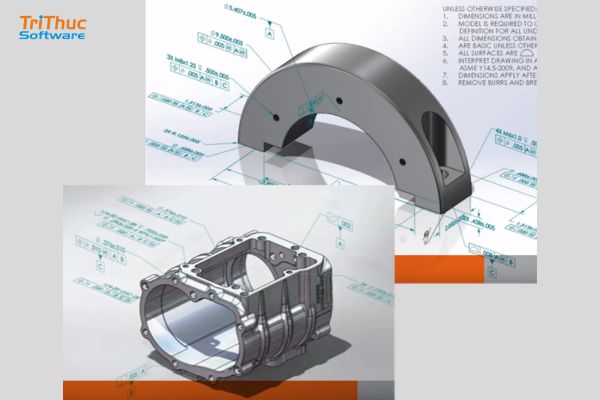

SOLIDWORKS MBD (Model-Based Definition) là công cụ cho phép người dùng định nghĩa toàn bộ thông tin sản phẩm trực tiếp trên mô hình 3D trong môi trường SOLIDWORKS, thay thế cho bản vẽ 2D truyền thống. Thay vì phải tạo và quản lý nhiều bản vẽ riêng lẻ, SOLIDWORKS MBD cho phép tích hợp các thông tin như kích thước, dung sai (GD&T), ký hiệu kỹ thuật, chú thích và yêu cầu sản xuất ngay trên mô hình 3D. Điều này giúp đảm bảo tính nhất quán dữ liệu, giảm thiểu sai sót và nâng cao hiệu quả giao tiếp trong toàn bộ vòng đời sản phẩm.

Tính năng của SOLIDWORKS MBD

SOLIDWORKS MBD mang đến nhiều tính năng mạnh mẽ giúp doanh nghiệp chuyển đổi từ bản vẽ 2D sang mô hình 3D có đầy đủ thông tin kỹ thuật, từ đó tối ưu quy trình thiết kế và sản xuất:

Định nghĩa sản phẩm trực tiếp trên mô hình 3D

Phần mềm cho phép người dùng thêm đầy đủ các thông tin kỹ thuật như kích thước, dung sai, ký hiệu, ghi chú và yêu cầu sản xuất trực tiếp lên mô hình 3D trong SOLIDWORKS. Điều này giúp loại bỏ hoàn toàn nhu cầu tạo bản vẽ 2D truyền thống, đồng thời đảm bảo tất cả dữ liệu được quản lý tập trung và nhất quán.

Hỗ trợ tiêu chuẩn GD&T (Geometric Dimensioning & Tolerancing)

SOLIDWORKS MBD tích hợp các tiêu chuẩn dung sai hình học và vị trí theo quy chuẩn quốc tế. Nhờ đó, kỹ sư có thể kiểm soát chính xác các yêu cầu kỹ thuật, đảm bảo sản phẩm khi gia công đạt đúng dung sai và chất lượng mong muốn.

Xuất bản tài liệu 3D (3D PDF) dễ dàng chia sẻ

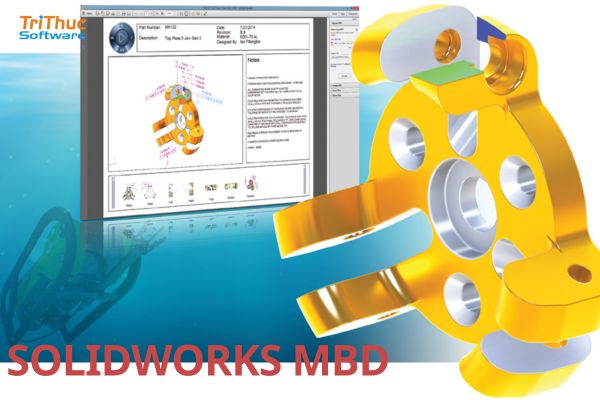

Người dùng có thể xuất mô hình 3D kèm theo toàn bộ thông tin kỹ thuật sang định dạng 3D PDF hoặc các định dạng tiêu chuẩn khác. Các file này có thể mở và xem trên nhiều thiết bị mà không cần cài đặt phần mềm chuyên dụng, giúp việc trao đổi dữ liệu với đối tác, khách hàng hoặc bộ phận sản xuất trở nên thuận tiện hơn.

Tích hợp trực tiếp với quy trình sản xuất và kiểm tra

Dữ liệu từ SOLIDWORKS MBD có thể được sử dụng trực tiếp trong các hệ thống như CAM (gia công CNC), CMM (đo kiểm) hoặc các phần mềm quản lý sản xuất. Điều này giúp giảm thiểu việc nhập liệu thủ công, tăng tính chính xác và rút ngắn thời gian từ thiết kế đến sản xuất.

Tự động hóa và tiêu chuẩn hóa dữ liệu kỹ thuật

Phần mềm cho phép tạo các template (mẫu) cho annotation, ghi chú và định dạng thông tin kỹ thuật. Nhờ đó, doanh nghiệp có thể chuẩn hóa quy trình thiết kế, đảm bảo sự đồng nhất giữa các dự án và nâng cao hiệu quả quản lý dữ liệu.

Quản lý và tổ chức thông tin theo từng góc nhìn (3D Views)

Người dùng có thể sắp xếp các thông tin kỹ thuật theo từng góc nhìn cụ thể trên mô hình 3D, giúp việc trình bày rõ ràng, dễ hiểu và thuận tiện cho các bộ phận liên quan khi sử dụng dữ liệu.

Ưu điểm và nhược điểm của SOLIDWORKS MBD

Ưu điểm

Loại bỏ hoàn toàn sự phụ thuộc vào bản vẽ 2D

SOLIDWORKS MBD cho phép doanh nghiệp chuyển đổi sang phương pháp định nghĩa sản phẩm trực tiếp trên mô hình 3D. Điều này giúp giảm đáng kể thời gian tạo, chỉnh sửa và quản lý bản vẽ 2D truyền thống, đồng thời tối ưu quy trình thiết kế hiện đại.

Nâng cao hiệu quả giao tiếp kỹ thuật

Toàn bộ thông tin như kích thước, dung sai, ghi chú và yêu cầu sản xuất đều được hiển thị trực quan trên mô hình 3D. Nhờ đó, các bộ phận như thiết kế, sản xuất và kiểm tra có thể dễ dàng hiểu và phối hợp chính xác hơn.

Giảm thiểu sai sót, tăng độ chính xác dữ liệu

Việc sử dụng một nguồn dữ liệu duy nhất giúp hạn chế tình trạng sai lệch giữa các phiên bản bản vẽ. Điều này đặc biệt quan trọng trong các dự án yêu cầu độ chính xác cao, giúp giảm lỗi sản xuất và chi phí phát sinh.

Tăng tốc độ phát triển sản phẩm

Quy trình làm việc được rút gọn khi không cần chuyển đổi qua lại giữa 2D và 3D. Nhờ đó, doanh nghiệp có thể đẩy nhanh tiến độ từ thiết kế đến sản xuất, nâng cao khả năng cạnh tranh trên thị trường.

Nhược điểm

Yêu cầu thay đổi quy trình làm việc truyền thống

Việc chuyển từ bản vẽ 2D sang phương pháp MBD đòi hỏi doanh nghiệp phải điều chỉnh lại quy trình làm việc, cách quản lý dữ liệu và cách phối hợp giữa các bộ phận.

Cần đào tạo và nâng cao kỹ năng cho nhân sự

Kỹ sư và nhân viên kỹ thuật cần được đào tạo để hiểu và áp dụng đúng các tiêu chuẩn MBD cũng như cách sử dụng phần mềm hiệu quả. Đây là yếu tố quan trọng để triển khai thành công.

Chi phí đầu tư ban đầu

Doanh nghiệp cần đầu tư cho bản quyền phần mềm, đào tạo nhân sự và có thể cả việc nâng cấp hạ tầng. Tuy nhiên, đây là khoản đầu tư dài hạn giúp tối ưu chi phí vận hành về sau.

Xem thêm:

Mua Office 365 bản quyền chính hãng, giá tốt

Mua bản quyền phần mềm Solidworks giá bao nhiêu?

Phần mềm MDaemon là gì? Hướng dẫn mua và cài đặt từ A–Z cho doanh nghiệp

Hướng dẫn sử dụng SOLIDWORKS MBD cơ bản

Để triển khai phương pháp MBD hiệu quả với SOLIDWORKS MBD, bạn có thể thực hiện theo các bước chi tiết sau:

Bước 1: Chuẩn bị và mở mô hình 3D trong SOLIDWORKS

Bắt đầu bằng việc tạo mới hoặc mở mô hình 3D hoàn chỉnh trong SOLIDWORKS. Đảm bảo mô hình đã được thiết kế chính xác về kích thước, hình dạng và cấu trúc, vì đây sẽ là nền tảng để gắn toàn bộ thông tin kỹ thuật.

Bước 2: Thêm thông tin kỹ thuật trực tiếp lên mô hình

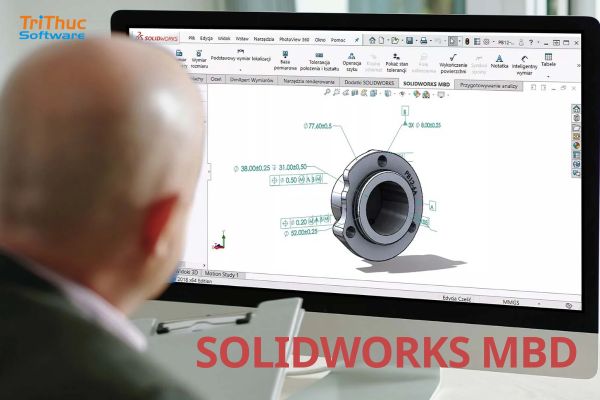

Sử dụng các công cụ của SOLIDWORKS MBD để gắn các thông tin như kích thước (dimensions), dung sai (tolerances), ký hiệu GD&T, ghi chú kỹ thuật và yêu cầu sản xuất trực tiếp lên mô hình 3D. Việc này giúp thay thế hoàn toàn bản vẽ 2D truyền thống.

Bước 3: Tổ chức annotation theo từng góc nhìn (3D Views)

Sắp xếp các thông tin kỹ thuật theo từng góc nhìn cụ thể (front, top, side hoặc các view tùy chỉnh). Điều này giúp trình bày dữ liệu rõ ràng, dễ hiểu và thuận tiện cho các bộ phận sản xuất, kiểm tra khi sử dụng mô hình.

Bước 4: Kiểm tra và tối ưu thông tin hiển thị

Trước khi chia sẻ, cần rà soát lại toàn bộ annotation để đảm bảo không thiếu thông tin quan trọng, tránh chồng chéo và đảm bảo tuân thủ các tiêu chuẩn kỹ thuật.

Bước 5: Xuất bản và chia sẻ dữ liệu 3D

Tiến hành xuất mô hình sang các định dạng như 3D PDF hoặc các định dạng tiêu chuẩn khác. File xuất ra có thể được chia sẻ dễ dàng với đối tác, khách hàng hoặc bộ phận sản xuất mà không cần cài đặt phần mềm chuyên dụng.

Kết luận

SOLIDWORKS MBD là bước tiến quan trọng trong quá trình chuyển đổi số ngành cơ khí, giúp doanh nghiệp loại bỏ bản vẽ 2D, tăng hiệu quả giao tiếp và tối ưu quy trình sản xuất. Đây là công cụ lý tưởng cho các tổ chức muốn nâng cao năng lực cạnh tranh trong thời đại công nghiệp 4.0. Nếu doanh nghiệp của bạn đang hướng đến mô hình thiết kế không bản vẽ 2D, SOLIDWORKS MBD là giải pháp phù hợp. Liên hệ ngay với Tri Thuc Software để được tư vấn chi tiết và nhận báo giá bản quyền chính hãng. Hotline: 028 22443013 – hỗ trợ nhanh chóng, triển khai chuyên nghiệp và tối ưu chi phí.
