Trong lĩnh vực thiết kế mạch điện tử, việc sử dụng phần mềm chuyên dụng giúp tối ưu hóa quy trình làm việc, giảm thiểu sai sót và tăng hiệu quả sản xuất. Proteus PCB Design Level 2+ là một trong những công cụ mạnh mẽ hỗ trợ thiết kế sơ đồ nguyên lý, mô phỏng mạch điện và tạo PCB chuyên nghiệp. Với nhiều tính năng hiện đại như hỗ trợ thiết kế mạch nhiều lớp, Auto-router, mô phỏng vi điều khiển, Proteus giúp kỹ sư điện tử, nhà phát triển phần cứng và sinh viên dễ dàng tạo ra các sản phẩm PCB chất lượng cao. Trong bài viết này, chúng ta sẽ cùng tìm hiểu về Proteus PCB Design Level 2+, những tính năng nổi bật, yêu cầu hệ thống, hướng dẫn cài đặt và tầm quan trọng của phần mềm trong thiết kế điện tử.

Proteus PCB Design Level 2+ Là Gì?

Proteus PCB Design Level 2+ là một phần mềm thiết kế mạch in (PCB) mạnh mẽ, chuyên dụng cho các kỹ sư điện tử và nhà phát triển phần cứng. Đây là phiên bản nâng cao của Proteus Design Suite, cung cấp các công cụ hiện đại để vẽ sơ đồ nguyên lý, mô phỏng mạch điện, và thiết kế PCB chuyên nghiệp. So với các phiên bản cơ bản, Proteus PCB Design Level 2+ hỗ trợ thiết kế mạch nhiều lớp (multi-layer), cung cấp tính năng tự động đi dây (Auto-router), đồng thời tích hợp thư viện linh kiện phong phú, giúp người dùng tạo ra những sản phẩm PCB chất lượng cao.

Tính Năng Của Proteus PCB Design Level 2+

1. Thiết Kế Sơ Đồ Nguyên Lý

Hỗ trợ vẽ sơ đồ mạch điện với giao diện kéo-thả trực quan.

Thư viện linh kiện phong phú, bao gồm nhiều loại vi điều khiển, transistor, điện trở, tụ điện, v.v.

Cho phép người dùng tạo và tùy chỉnh linh kiện riêng theo nhu cầu.

2. Mô Phỏng Mạch Điện Chính Xác

Mô phỏng mạch điện trực tiếp, kiểm tra tín hiệu và hiệu suất của mạch trước khi sản xuất.

Hỗ trợ mô phỏng vi điều khiển PIC, AVR, ARM, Arduino, giúp kiểm tra chương trình nhúng ngay trong môi trường thiết kế.

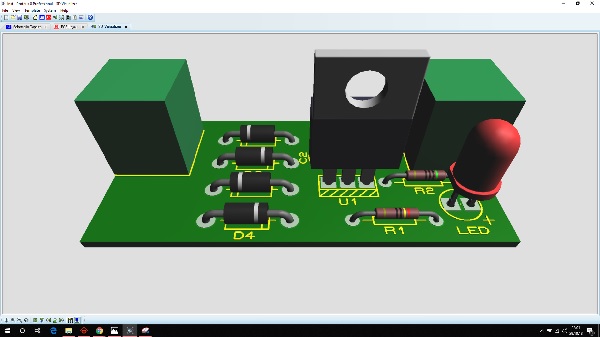

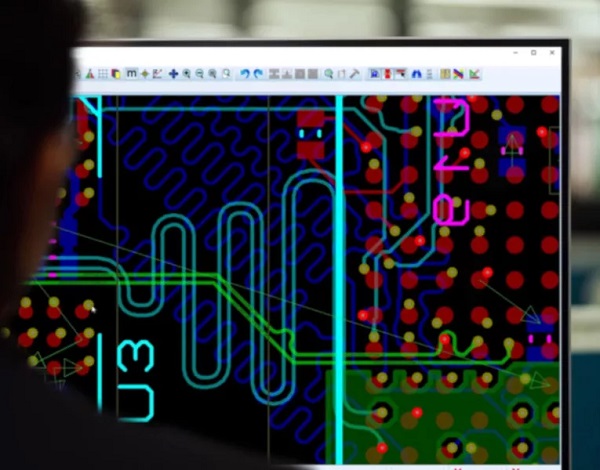

3. Thiết Kế PCB Chuyên Nghiệp

Hỗ trợ thiết kế mạch in nhiều lớp, phù hợp với các dự án phức tạp.

Công cụ Auto-router giúp tự động đi dây, tối ưu hóa kết nối trên PCB.

Cho phép xuất file Gerber để sản xuất PCB.

4. Kiểm Tra & Xuất File Sản Xuất

Công cụ DRC (Design Rule Check) giúp phát hiện lỗi thiết kế trước khi xuất file.

Xuất file dưới nhiều định dạng khác nhau, bao gồm Gerber, BOM (Bill of Materials), DXF, giúp dễ dàng sản xuất và đặt hàng linh kiện.

Yêu Cầu Hệ Thống

Để cài đặt và sử dụng Proteus PCB Design Level 2+ một cách mượt mà, máy tính của bạn cần đáp ứng các yêu cầu tối thiểu sau:

Hệ điều hành: Windows 7/8/10/11 (64-bit)

Bộ xử lý: Intel Core i3 trở lên

RAM: Tối thiểu 4GB (khuyến nghị 8GB trở lên)

Dung lượng ổ cứng: 2GB trống để cài đặt phần mềm

Card đồ họa: DirectX 9.0 hoặc OpenGL 2.0 hỗ trợ tốt đồ họa 3D

Màn hình: Độ phân giải tối thiểu 1366x768

Nếu bạn làm việc với các dự án PCB lớn, nên sử dụng máy tính có RAM từ 8GB trở lên và ổ cứng SSD để tăng hiệu suất.

Xem thêm:

Phần mềm Copilot là gì? Cách kích hoạt tính năng của Copilot

DLP (Data Loss Prevention) Là Gì? Các Tính Năng Của DLP

Hướng Dẫn Cách Cài Đặt Proteus PCB Design Level 2+

Bước 1: Tải Xuống Phần Mềm

Truy cập trang web chính thức của Labcenter Electronics hoặc các nhà cung cấp uy tín để tải phiên bản mới nhất.

Bước 2: Cài Đặt Proteus

Chạy file cài đặt vừa tải về.

Chọn Next và đồng ý với điều khoản sử dụng.

Chọn thư mục cài đặt (mặc định là C:\Program Files\Labcenter Electronics\Proteus).

Nhấn Install và chờ quá trình cài đặt hoàn tất.

Bước 3: Kích Hoạt Bản Quyền

Nếu bạn có key bản quyền, nhập vào khi phần mềm yêu cầu.

Nếu dùng phiên bản dùng thử, bạn có thể chọn Trial Version để trải nghiệm trước.

Sau khi hoàn tất cài đặt, bạn có thể mở Proteus và bắt đầu thiết kế mạch.

Tầm Quan Trọng Của Proteus PCB Design Level 2+

Proteus PCB Design Level 2+ đóng vai trò quan trọng trong lĩnh vực thiết kế điện tử nhờ vào khả năng mô phỏng chính xác và hỗ trợ thiết kế mạch in hiệu quả.

1. Giúp Rút Ngắn Thời Gian Thiết Kế

Cung cấp công cụ mô phỏng mạnh mẽ, giúp kiểm tra mạch trước khi sản xuất, tránh sai sót.

Tính năng Auto-router giúp tự động đi dây, tiết kiệm thời gian thiết kế PCB.

2. Tối Ưu Hóa Chi Phí Sản Xuất

Hạn chế lỗi thiết kế, giảm chi phí sản xuất PCB.

Cho phép kiểm tra trước với Gerber Viewer, đảm bảo file xuất ra đúng tiêu chuẩn nhà sản xuất.

3. Phù Hợp Với Nhiều Đối Tượng Sử Dụng

Sinh viên, giảng viên: Dùng để học tập, nghiên cứu về điện tử và vi điều khiển.

Kỹ sư, nhà phát triển phần cứng: Thiết kế và thử nghiệm mạch điện trước khi sản xuất thực tế.

Doanh nghiệp, xưởng sản xuất PCB: Sử dụng để thiết kế PCB chất lượng cao, đáp ứng nhu cầu sản xuất hàng loạt.

Kết Luận

Proteus PCB Design Level 2+ là một phần mềm mạnh mẽ, hỗ trợ từ thiết kế sơ đồ nguyên lý, mô phỏng mạch đến tạo PCB chuyên nghiệp. Với các tính năng hiện đại như mô phỏng vi điều khiển, hỗ trợ multi-layer PCB, Auto-router, phần mềm này giúp tối ưu hóa quy trình thiết kế điện tử, giảm lỗi kỹ thuật và tiết kiệm thời gian. Nếu bạn đang tìm kiếm một công cụ thiết kế mạch in mạnh mẽ và dễ sử dụng, Proteus PCB Design Level 2+ là lựa chọn hoàn hảo để nâng cao hiệu suất làm việc trong lĩnh vực điện tử. Liên hệ ngay Tri Thức Software để nhận báo giá phần mềm Proteus PCB Design Level 2+ chính hãng! Gọi ngay 028 22443013 để được tư vấn chi tiết và ưu đãi tốt nhất!
