Phần mềm GP-Pro EX: Tính năng, lập trình HMI và báo giá 2026

Trong một dây chuyền sản xuất tự động, người vận hành cần theo dõi thông số, giám sát trạng thái máy móc và xử lý cảnh báo nhanh chóng để tránh gián đoạn hoạt động. Nếu giao diện điều khiển khó sử dụng hoặc thiếu thông tin trực quan, việc quản lý thiết bị sẽ trở nên phức tạp hơn. GP-Pro EX là phần mềm hỗ trợ thiết kế giao diện HMI, giúp kỹ sư xây dựng màn hình điều khiển và giám sát hệ thống công nghiệp thuận tiện hơn. Vậy phần mềm GP-Pro EX có những tính năng gì nổi bật và cách sử dụng ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đ

Phần mềm GP-Pro EX là gì?

Phần mềm GP-Pro EX là phần mềm thiết kế giao diện HMI (Human Machine Interface) và lập trình logic điều khiển, được phát triển bởi Pro-face thuộc Schneider Electric. Phần mềm cho phép kỹ sư tạo màn hình vận hành, thiết lập các chức năng giám sát và xây dựng chương trình điều khiển cho thiết bị HMI tương thích trong hệ thống tự động hóa công nghiệp. GP-Pro EX được sử dụng phổ biến trong môi trường sản xuất, nhà máy và dây chuyền tự động hóa, nơi người vận hành cần theo dõi trạng thái máy móc, kiểm tra thông số và thực hiện thao tác điều khiển thông qua màn hình cảm ứng. Phần mềm cung cấp thư viện đối tượng đồ họa, công cụ thiết kế giao diện trực quan và khả năng kết nối với nhiều dòng PLC, bộ điều khiển chuyển động cùng các thiết bị công nghiệp được hỗ trợ.

Phần mềm GP-Pro EX tương thích với những thiết bị nào?

Màn hình HMI Pro-face

GP-Pro EX hỗ trợ nhiều dòng thiết bị HMI, chẳng hạn:

• GP Series: Các dòng như GP4000, GP4100 và một số model GP3000.
• ST Series: Các dòng màn hình vận hành ST3000, ST6000 và các model được hỗ trợ.
• LT Series: Một số dòng LT3000, LT4000M.
• SP Series: Các dòng thuộc SP5000 và những model tương thích.
• IPC công nghiệp: Một số máy tính công nghiệp Pro-face có thể chạy WinGP hoặc các môi trường được hỗ trợ.

Khả năng tương thích cụ thể phụ thuộc vào model và phiên bản GP-Pro EX.

Các dòng PLC phổ biến

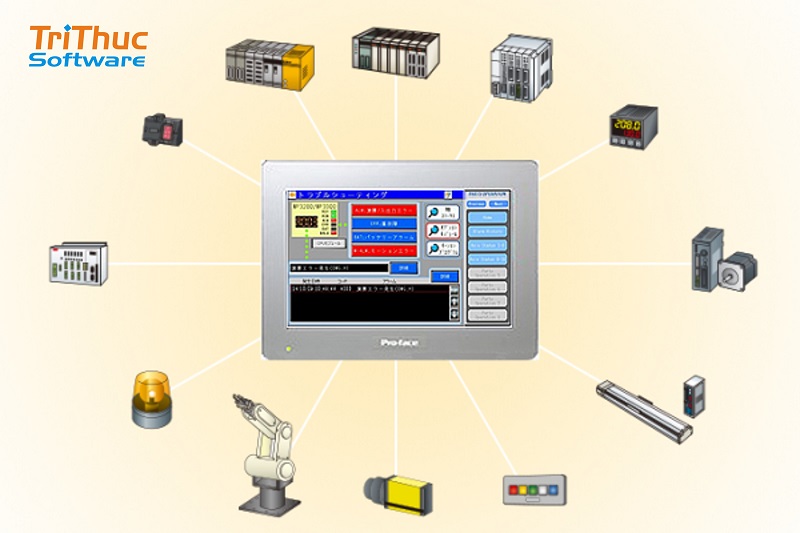

Phần mềm GP-Pro EX hỗ trợ kết nối với PLC của nhiều hãng, tiêu biểu gồm:

Danh sách trên mang tính tiêu biểu, không có nghĩa mọi model thuộc các dòng này đều tương thích. Cần đối chiếu CPU, cổng giao tiếp và driver trong tài liệu chính thức trước khi triển khai.

Các giao thức và phương thức kết nối phần mềm GP-Pro EX

Tùy thiết bị, GP-Pro EX có thể giao tiếp thông qua Ethernet, cổng nối tiếp và các giao thức công nghiệp được hỗ trợ như Modbus TCP, Modbus RTU, EtherNet/IP hoặc PROFIBUS. Không phải mọi HMI hay PLC đều hỗ trợ tất cả giao thức này.

Xem thêm bài viết:

Phần mềm GoToMeeting là gì? Mua bản quyền GoToMeeting

Phần mềm GitLab Self-Managed là gì? Mua bản quyền ở đâu?

Phần mềm Midjourney là gì? Hướng dẫn sử dụng, các gói và giá

Các tính năng quan trọng của phần mềm GP-Pro EX

Phần mềm GP-Pro EX thiết kế giao diện HMI trực quan

GP-Pro EX cung cấp môi trường thiết kế màn hình với thư viện đối tượng đồ họa như nút nhấn, đèn báo, đồng hồ đo, biểu đồ và trường nhập dữ liệu. Người dùng có thể tùy chỉnh bố cục, màu sắc, hiệu ứng và trạng thái hiển thị để tạo giao diện phù hợp với từng loại máy móc hoặc dây chuyền sản xuất.

Kết nối với PLC và thiết bị công nghiệp

Phần mềm hỗ trợ giao tiếp với nhiều loại thiết bị điều khiển như PLC, bộ điều khiển chuyển động, robot và các thiết bị công nghiệp tương thích. Nhờ đó, màn hình HMI có thể hiển thị dữ liệu vận hành, nhận lệnh điều khiển và trao đổi thông tin với thiết bị trong hệ thống. Khả năng kết nối cụ thể phụ thuộc vào model và driver được hỗ trợ.

Giám sát và phân tích cảnh báo

GP-Pro EX cho phép cấu hình cảnh báo khi thiết bị phát sinh lỗi hoặc thông số vượt ngưỡng. Người vận hành có thể xem lịch sử cảnh báo, theo dõi thời điểm xảy ra sự cố và đối chiếu dữ liệu liên quan để xác định nguyên nhân, hỗ trợ giảm thời gian dừng máy.

Thu thập và hiển thị dữ liệu sản xuất

Tính năng Sampling cho phép thu thập các giá trị như nhiệt độ, điện áp và thông số vận hành theo cấu hình. Dữ liệu có thể được hiển thị bằng biểu đồ xu hướng lịch sử, hỗ trợ phân tích biến động và theo dõi tình trạng hoạt động của thiết bị. Phần mềm cũng hỗ trợ xuất dữ liệu lấy mẫu sang định dạng CSV trên các thiết bị tương thích.

Quản lý công thức sản xuất (Recipe)

GP-Pro EX hỗ trợ tạo và quản lý các bộ thông số sản xuất để thay đổi cấu hình vận hành giữa những sản phẩm hoặc quy trình khác nhau. Tính năng Enhanced Recipe cho phép xử lý dữ liệu tại nhiều địa chỉ và nhiều định dạng, giúp việc chuyển đổi thông số thuận tiện hơn.

Lập trình logic và kịch bản điều khiển

Ngoài thiết kế giao diện, GP-Pro EX còn hỗ trợ Logic Program và D-Script để xây dựng các điều kiện xử lý, thao tác điều khiển và phản hồi theo sự kiện. Việc kết hợp thiết kế màn hình với lập trình trong cùng môi trường giúp kỹ sư thuận tiện hơn khi phát triển và bảo trì dự án.

Phân quyền người dùng và ghi nhật ký thao tác

Phần mềm cho phép thiết lập mật khẩu, cấp độ bảo mật và quyền truy cập cho các đối tượng trên giao diện HMI. Nhật ký thao tác giúp ghi lại hoạt động của người vận hành, hỗ trợ truy vết khi xảy ra lỗi hoặc khi cần kiểm tra quy trình sử dụng thiết bị.

Mô phỏng và kiểm tra dự án

Phần mềm GP-Pro EX có chức năng mô phỏng giúp kỹ sư kiểm tra giao diện và một số hoạt động logic trên máy tính trước khi triển khai lên thiết bị thực tế. Điều này hỗ trợ phát hiện lỗi cấu hình sớm, giảm thời gian chạy thử và hạn chế việc phải chỉnh sửa trực tiếp trên dây chuyền.

Hỗ trợ giám sát và vận hành từ xa

Thông qua các công cụ tương thích như GP-Viewer EX hoặc Web Server, người dùng có thể theo dõi trạng thái thiết bị và truy cập một số thông tin vận hành từ máy tính ở vị trí khác. Một số công cụ hoặc chức năng cần giấy phép riêng và chỉ hoạt động trên các model được hỗ trợ.

Hướng dẫn lập trình HMI bằng phần mềm GP-Pro EX cơ bản

Bước 1: Tạo dự án HMI mới trên phần mềm GP-Pro EX

Mở GP-Pro EX, chọn New Project và thiết lập các thông tin cơ bản:

• Chọn dòng và model màn hình HMI đang sử dụng.
• Chọn hãng, dòng PLC hoặc thiết bị điều khiển cần kết nối.
• Thiết lập hướng hiển thị và các thông số giao tiếp phù hợp.

Sau khi hoàn tất, tạo màn hình mới để bắt đầu thiết kế giao diện. Việc chọn đúng model ngay từ đầu giúp tránh lỗi không tương thích khi tải chương trình xuống thiết bị.

Bước 2: Thiết kế giao diện vận hành

Trong vùng thiết kế, sử dụng thư viện đối tượng có sẵn để xây dựng giao diện:

• Thêm tiêu đề và nhãn mô tả chức năng.
• Chèn nút nhấn Start và Stop.
• Thêm đèn báo trạng thái máy.
• Thêm trường hiển thị nhiệt độ, tốc độ hoặc số lượng sản phẩm.

Bạn có thể kéo thả các đối tượng từ Parts Tool Box vào màn hình, sau đó điều chỉnh kích thước, màu sắc và vị trí theo nhu cầu.

Bước 3: Gán địa chỉ PLC cho các đối tượng

Đây là bước quan trọng để giao diện HMI trao đổi dữ liệu với thiết bị điều khiển.

Ví dụ, khi tạo nút Start, bạn cần mở phần cài đặt của đối tượng Switch và gán địa chỉ bit tương ứng với PLC. Đèn báo trạng thái có thể sử dụng một địa chỉ bit khác, còn trường hiển thị nhiệt độ có thể liên kết với địa chỉ dữ liệu dạng số.

Các địa chỉ trên chỉ mang tính minh họa. Cần sử dụng đúng địa chỉ đã cấu hình trong PLC và đúng quy ước của driver tương ứng. Không nên tự gán địa chỉ điều khiển khi chưa xác định rõ chương trình PLC.

Bước 4: Cấu hình kết nối HMI với PLC

Mở System Settings hoặc mục Device/PLC trên phần mềm GP-Pro EX để thiết lập phương thức giao tiếp. Tùy thiết bị, kết nối có thể sử dụng Ethernet hoặc cổng nối tiếp.

Kiểm tra các thông số như địa chỉ IP, cổng giao tiếp, tốc độ truyền và driver PLC. Nếu HMI và PLC chưa giao tiếp được, cần kiểm tra cấu hình hai thiết bị, dây cáp và khả năng tương thích trước khi tiếp tục. Pro-face cung cấp tài liệu kết nối riêng cho từng dòng thiết bị.

Bước 5: Lưu và mô phỏng chương trình

Sau khi thiết kế xong, lưu dự án để GP-Pro EX kiểm tra lỗi cấu hình. Tiếp theo, chọn Project → Simulation hoặc nhấn Ctrl + T để mở chế độ mô phỏng.

Tại đây, bạn có thể kiểm tra cách bố trí màn hình, thao tác nút nhấn và một số chức năng logic trước khi chuyển chương trình sang HMI thật. Lưu ý rằng việc mô phỏng không phải lúc nào cũng thay thế được kiểm tra giao tiếp thực tế với PLC.

Bước 6: Tải chương trình xuống màn hình HMI

Kết nối máy tính với HMI bằng phương thức truyền được hỗ trợ, sau đó mở chức năng Transfer Project để gửi dự án xuống thiết bị. Sau khi hoàn tất, kiểm tra giao tiếp giữa HMI và PLC, xác nhận các giá trị hiển thị và thử nghiệm chức năng theo quy trình an toàn.

Những lỗi khi sử dụng phần mềm GP-Pro EX và cách xử lý

Phần mềm GP-Pro EX không kết nối được với PLC

Nguyên nhân thường gặp:

• Sai địa chỉ IP hoặc thông số giao tiếp.
• Chọn nhầm driver PLC hoặc model thiết bị.
• Cáp mạng, cáp nối tiếp hoặc cổng kết nối gặp sự cố.
• PLC chưa được cấp nguồn hoặc chưa hoạt động đúng trạng thái.

Cách xử lý:

1. Kiểm tra nguồn điện và trạng thái hoạt động của PLC, HMI.
2. Xác nhận địa chỉ IP, subnet và các thông số truyền thông.
3. Kiểm tra driver, model PLC và phương thức kết nối đã chọn trong GP-Pro EX.
4. Kiểm tra cáp, cổng mạng và khả năng liên lạc giữa các thiết bị.

Không tải được chương trình xuống HMI

Lỗi này thường xảy ra khi máy tính không nhận diện được HMI, chọn sai phương thức truyền dữ liệu hoặc dự án không tương thích với thiết bị đích.

Cách xử lý: Kiểm tra kết nối USB hoặc Ethernet, chọn đúng model HMI, xác nhận phương thức Transfer và thử lại. Nếu vẫn thất bại, hãy kiểm tra thông báo lỗi cụ thể trong phần mềm và đối chiếu với hướng dẫn của Pro-face.

Lỗi không hiển thị dữ liệu PLC trên màn hình HMI

Nguyên nhân: Địa chỉ thiết bị được gán sai, kiểu dữ liệu không phù hợp, PLC chưa cập nhật giá trị hoặc cấu hình driver chưa chính xác.

Cách xử lý:

• Kiểm tra địa chỉ bit hoặc thanh ghi đã gán cho đối tượng HMI.
• Xác nhận kiểu dữ liệu và cách quy đổi giá trị.
• Kiểm tra trạng thái giao tiếp và thông báo lỗi trên màn hình.
• Đối chiếu cấu hình với tài liệu kết nối PLC tương ứng.

Lỗi màn hình HMI không phản hồi khi nhấn nút

Nguyên nhân: Đối tượng Switch chưa được cấu hình đúng, địa chỉ điều khiển không chính xác hoặc điều kiện logic trong PLC chưa thỏa mãn.

Cách xử lý: Kiểm tra thuộc tính của nút nhấn, địa chỉ bit điều khiển và trạng thái PLC. Thử nghiệm bằng chế độ mô phỏng để xác định lỗi nằm ở giao diện hay ở chương trình điều khiển. Nếu liên quan đến máy móc thực tế, cần kiểm tra các điều kiện liên động và an toàn trước khi vận hành.

Lỗi dự án không tương thích với model HMI

Nguyên nhân: Model thiết bị được chọn trong dự án không khớp với HMI thực tế hoặc phiên bản GP-Pro EX không hỗ trợ thiết bị đích.

Cách xử lý:

1. Kiểm tra chính xác mã model trên nhãn HMI.
2. Mở phần cài đặt Display trong dự án để xác nhận model.
3. Kiểm tra phiên bản GP-Pro EX và khả năng hỗ trợ thiết bị.
4. Chuyển đổi dự án hoặc tạo lại cấu hình tương thích trước khi tải xuống.

GP-Pro EX chạy chậm hoặc bị treo

Nguyên nhân: Máy tính thiếu tài nguyên, dự án có nhiều đối tượng đồ họa hoặc nhiều ứng dụng đang chạy đồng thời.

Cách xử lý: Đóng các chương trình không cần thiết, khởi động lại phần mềm, kiểm tra cấu hình máy tính và cập nhật phần mềm GP-Pro EX khi cần. Nên lưu dự án thường xuyên để hạn chế mất dữ liệu khi xảy ra sự cố.

Ứng dụng phần mềm GP-Pro EX trong tự động hóa công nghiệp

Giám sát và điều khiển dây chuyền sản xuất

GP-Pro EX cho phép thiết kế màn hình HMI để người vận hành theo dõi trạng thái máy móc, tốc độ dây chuyền, số lượng sản phẩm và các thông số vận hành. Thông qua giao diện cảm ứng, nhân viên có thể thực hiện những thao tác điều khiển được cấu hình, giúp quá trình vận hành thuận tiện và nhất quán hơn.

Phần mềm GP-Pro EX tự động hóa máy móc trong nhà máy

Phần mềm hỗ trợ xây dựng giao diện điều khiển cho máy đóng gói, máy gia công, hệ thống băng tải và các thiết bị sản xuất có sử dụng HMI Pro-face tương thích. Kỹ sư có thể thiết lập nút nhấn, đèn báo, trường nhập dữ liệu và màn hình trạng thái để hỗ trợ vận hành, kiểm tra và bảo trì thiết bị.

Theo dõi thông số và quản lý cảnh báo

GP-Pro EX hỗ trợ hiển thị các thông số như nhiệt độ, áp suất, tốc độ động cơ và trạng thái cảm biến thông qua dữ liệu từ PLC. Người dùng có thể cấu hình cảnh báo khi thông số vượt ngưỡng hoặc khi hệ thống phát sinh lỗi, giúp nhân viên vận hành nhận biết bất thường và xử lý kịp thời.

Quản lý công thức và thông số sản xuất

Trong các nhà máy sản xuất nhiều loại sản phẩm, GP-Pro EX có thể hỗ trợ quản lý các bộ thông số công thức (Recipe). Người vận hành có thể lựa chọn bộ thông số phù hợp với từng sản phẩm, giảm thao tác nhập liệu thủ công và hạn chế sai lệch khi chuyển đổi quy trình sản xuất.

Thu thập và phân tích dữ liệu vận hành

Phần mềm hỗ trợ ghi nhận dữ liệu lấy mẫu, hiển thị biểu đồ xu hướng và lưu thông tin vận hành trên các thiết bị tương thích. Những dữ liệu này giúp kỹ sư theo dõi biến động thông số, đánh giá tình trạng máy móc và hỗ trợ cải tiến quy trình sản xuất.

Hỗ trợ bảo trì và xử lý sự cố

Thông qua màn hình cảnh báo, lịch sử sự kiện và các giao diện chẩn đoán được thiết kế, phần mềm GP-Pro EX giúp kỹ thuật viên xác định trạng thái thiết bị và khoanh vùng vấn đề nhanh hơn. Điều này góp phần giảm thời gian tìm kiếm nguyên nhân khi máy móc hoạt động bất thường.

Các phiên bản của phần mềm GP-Pro EX

GP-Pro EX phiên bản 2.x

Đây là nhóm phiên bản cũ, được phát triển để thiết kế giao diện HMI và cấu hình kết nối với các thiết bị công nghiệp tương thích ở thời điểm phát hành. Phiên bản 2.x phù hợp chủ yếu với những dự án sử dụng thiết bị đời cũ đã được cấu hình bằng phần mềm này.

Phần mềm GP-Pro EX phiên bản 3.x

Phiên bản 3.x tiếp tục cải thiện môi trường thiết kế màn hình, khả năng mở rộng và hỗ trợ các dòng HMI mới hơn so với thế hệ trước. Pro-face từng phát hành GP-Pro EX 3.0, 3.1 và các bản cập nhật tiếp theo, đi kèm những cải tiến về công cụ thiết kế và kết nối thiết bị.

GP-Pro EX phiên bản 4.x

Phần mềm GP-Pro EX 4.x là dòng phiên bản được phát triển qua nhiều bản cập nhật, bổ sung và cải thiện công cụ thiết kế HMI, hỗ trợ driver PLC cũng như khả năng tương thích với các thiết bị Pro-face mới hơn.

Một số bản phát hành tiêu biểu gồm:

• GP-Pro EX 4.01 – 4.04: Các bản cập nhật cải thiện chức năng và mở rộng hỗ trợ thiết bị, driver.
• GP-Pro EX 4.05 – 4.06: Tiếp tục cập nhật phần mềm, công cụ truyền dự án và hỗ trợ các dòng thiết bị tương thích.

GP-Pro EX Limited Edition

Pro-face từng cung cấp các bản Limited Edition để người dùng đánh giá môi trường thiết kế và làm quen với phần mềm. Tuy nhiên, bản dùng thử có thể bị giới hạn về chức năng hoặc khả năng sử dụng trong thực tế, vì vậy cần kiểm tra điều kiện của từng bản phát hành.
