PCIe là gì? Các phiên bản PCIe phổ biến 2025

Trong thế giới phần cứng máy tính, PCIe (PCI Express) là thuật ngữ quen thuộc nhưng không phải ai cũng hiểu rõ. Đây là chuẩn kết nối quan trọng quyết định tốc độ truyền dữ liệu giữa bo mạch chủ và các linh kiện như card đồ họa, SSD hay card mạng. Bài viết sau sẽ giúp bạn hiểu rõ PCIe là gì, cách nó hoạt động, các phiên bản phổ biến và so sánh PCIe với các chuẩn cũ như PCI.

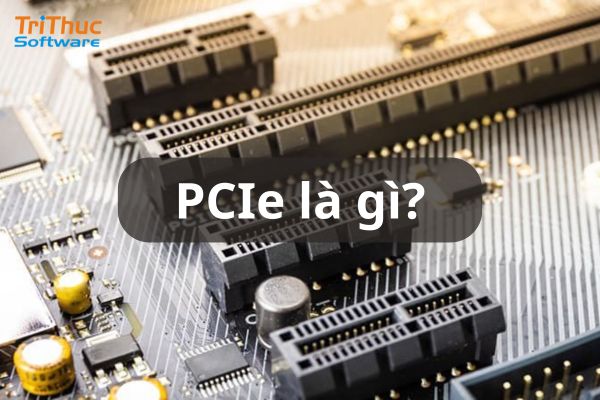

PCIe là gì?

PCIe (viết tắt của Peripheral Component Interconnect Express) là một chuẩn giao tiếp tốc độ cao dùng để kết nối các thiết bị mở rộng với bo mạch chủ trong máy tính. Đây là thế hệ kế thừa và cải tiến mạnh mẽ của chuẩn PCI truyền thống, với ưu điểm vượt trội về băng thông, hiệu suất và khả năng mở rộng.

Không giống như PCI truyền thống hoạt động theo mô hình chia sẻ băng thông, PCIe sử dụng kiến trúc điểm-đến-điểm (point-to-point), cho phép từng thiết bị giao tiếp trực tiếp với CPU hoặc chipset mà không bị ảnh hưởng bởi các thiết bị khác. Điều này giúp tối ưu tốc độ truyền dữ liệu và giảm đáng kể độ trễ.

Nhờ hiệu năng vượt trội, PCIe đã trở thành chuẩn kết nối chủ lực trong hầu hết các hệ thống máy tính hiện đại – từ máy tính cá nhân, máy trạm đến máy chủ và trung tâm dữ liệu. Nó đặc biệt quan trọng với những thiết bị cần xử lý dữ liệu lớn hoặc tốc độ truyền cao, bao gồm:

• Card đồ họa (GPU): yêu cầu băng thông cực cao cho tác vụ đồ họa, AI, gaming, dựng phim...
• Ổ cứng SSD NVMe: sử dụng chuẩn PCIe để đạt tốc độ đọc/ghi vượt trội so với SSD SATA.
• Card mạng tốc độ cao: hỗ trợ các kết nối 1G, 10G hoặc thậm chí 100G Ethernet.
• Card âm thanh chuyên nghiệp: cho khả năng xử lý âm thanh chất lượng cao trong sản xuất nhạc hoặc studio.

Cơ chế hoạt động của PCIe

Chuẩn PCIe hoạt động dựa trên kiến trúc kết nối điểm-đến-điểm (point-to-point), thay vì chia sẻ băng thông chung như chuẩn PCI truyền thống. Điều này có nghĩa là mỗi thiết bị được kết nối trực tiếp với bo mạch chủ thông qua một liên kết độc lập, đảm bảo tốc độ truyền dữ liệu tối ưu và không bị ảnh hưởng bởi hoạt động của các thiết bị khác (gọi là lane). Mỗi lane gồm hai cặp dây: một cặp truyền và một cặp nhận dữ liệu, cho phép truyền dữ liệu hai chiều cùng lúc.

Các lane này được gộp thành các cấu hình như x1, x4, x8, và x16. Số lượng lane càng nhiều, băng thông truyền tải càng lớn. Ví dụ:

• PCIe x1: dùng cho card mạng, card âm thanh
• PCIe x4: thường dùng cho ổ cứng SSD NVMe
• PCIe x16: thường dùng cho card đồ họa

Một điểm đáng chú ý của PCIe là tính tương thích cao: bạn có thể cắm một thiết bị PCIe x1 vào khe x16 và ngược lại. Hệ thống sẽ tự động nhận diện và điều chỉnh tốc độ phù hợp với thiết bị, dù hiệu năng vẫn sẽ giới hạn bởi số lane thực tế được sử dụng.

Các phiên bản PCIe hiện nay

Kể từ khi được giới thiệu lần đầu vào đầu những năm 2000, chuẩn PCI Express (PCIe) đã trải qua nhiều lần nâng cấp, với mỗi phiên bản đều mang lại sự cải thiện rõ rệt về tốc độ truyền dữ liệu, hiệu suất và khả năng tương thích với các thiết bị phần cứng hiện đại. Dưới đây là chi tiết từng phiên bản đáng chú ý:

PCI Express 1.1 (PCIe 1.1)

Năm ra mắt: 2005

Tốc độ truyền: 250 MB/s mỗi lane (tối đa 4 GB/s cho cấu hình x16)

Đặc điểm nổi bật: Đây là phiên bản nâng cấp nhỏ của PCIe 1.0, cải thiện tính ổn định và tương thích mà không thay đổi về tốc độ.

Ứng dụng: Hầu như chỉ còn tồn tại trên các hệ thống máy tính đời cũ, không còn đáp ứng được nhu cầu về băng thông hiện nay.

PCI Express 2.0 (PCIe 2.0)

Năm ra mắt: 2007

Tốc độ truyền: 500 MB/s mỗi lane (tối đa 8 GB/s cho x16)

Cải tiến: Tốc độ gấp đôi so với PCIe 1.1 mà vẫn giữ nguyên thiết kế vật lý, giúp các thiết bị có thể tương thích ngược dễ dàng.

Ứng dụng: Phù hợp với các card đồ họa và thiết bị lưu trữ tầm trung vào thời điểm đó.

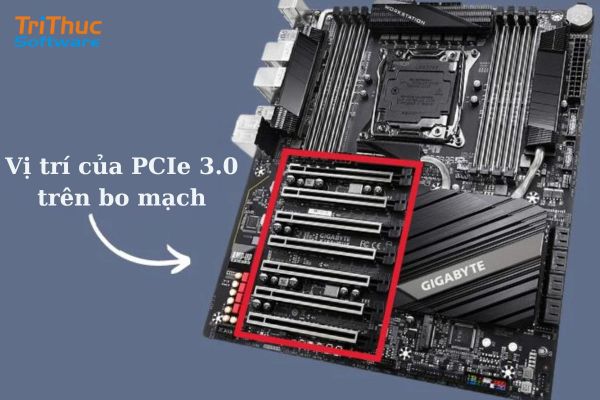

PCI Express 3.0 (PCIe 3.0)

Năm ra mắt: 2010

Tốc độ truyền: ~1 GB/s mỗi lane (tối đa 16 GB/s cho x16)

Cải tiến kỹ thuật: Áp dụng kỹ thuật mã hóa hiệu quả hơn (128b/130b) thay cho phương pháp cũ (8b/10b), giúp giảm chi phí và tiêu hao điện năng.

Ứng dụng: Trở thành chuẩn phổ biến trong suốt một thập kỷ, xuất hiện rộng rãi trên hầu hết các dòng máy tính từ phổ thông đến cao cấp.

PCI Express 4.0 (PCIe 4.0)

Năm ra mắt: 2017

Tốc độ truyền: 2 GB/s mỗi lane (tối đa 32 GB/s cho x16)

Ưu điểm nổi bật: Băng thông gấp đôi PCIe 3.0, hỗ trợ truyền dữ liệu tốc độ cao – đặc biệt quan trọng với SSD NVMe Gen 4, card đồ họa cao cấp và thiết bị cần xử lý khối lượng dữ liệu lớn.

Ứng dụng: Thường thấy trong các hệ thống PC cao cấp, máy trạm đồ họa và các nền tảng hỗ trợ AMD Ryzen và Intel Gen 11 trở lên.

PCI Express 5.0 (PCIe 5.0)

Năm ra mắt: 2019

Tốc độ truyền: 4 GB/s mỗi lane (tối đa 64 GB/s cho x16)

Đặc điểm nổi bật: PCIe 5.0 đánh dấu bước nhảy vọt về băng thông, đồng thời giữ nguyên thiết kế vật lý của khe cắm PCIe 4.0 – đảm bảo tính tương thích.

Ứng dụng: Được sử dụng trong các hệ thống yêu cầu hiệu suất cực cao như máy chủ, trung tâm dữ liệu, trí tuệ nhân tạo (AI), học máy (Machine Learning) và xử lý dữ liệu lớn.

So sánh PCIe 4.0 và PCIe 3.0 chi tiết

PCIe 4.0 là phiên bản kế nhiệm của PCIe 3.0, mang lại nhiều cải tiến đáng kể về hiệu suất truyền tải, đặc biệt trong các hệ thống cần xử lý dữ liệu lớn hoặc tốc độ cao. Dưới đây là những điểm khác biệt nổi bật giữa hai phiên bản này.

Về tốc độ truyền dữ liệu

Sự khác biệt lớn nhất giữa PCIe 3.0 và PCIe 4.0 nằm ở băng thông truyền tải. Mỗi lane của PCIe 3.0 có tốc độ khoảng 1 GB/s, trong khi đó PCIe 4.0 tăng gấp đôi lên khoảng 2 GB/s. Ở cấu hình x16 – thường dùng cho card đồ họa – tổng băng thông có thể đạt tới 16 GB/s với PCIe 3.0 và 32 GB/s với PCIe 4.0. Điều này đồng nghĩa với việc PCIe 4.0 có khả năng truyền dữ liệu nhanh gấp đôi so với phiên bản trước.

Về hiệu năng thực tế

Trong các ứng dụng thực tế như sử dụng ổ cứng SSD NVMe, sự khác biệt giữa hai chuẩn là rất rõ ràng. SSD PCIe 3.0 thường đạt tốc độ đọc tuần tự khoảng 3.500 MB/s, trong khi SSD PCIe 4.0 có thể đạt từ 5.000 MB/s đến hơn 7.000 MB/s tùy vào dòng sản phẩm. Đối với các tác vụ như tải game, chỉnh sửa video 4K, xử lý AI hoặc dữ liệu lớn, PCIe 4.0 giúp rút ngắn thời gian và tăng hiệu quả công việc rõ rệt.

Về tính tương thích

Một ưu điểm lớn của chuẩn PCIe là tính tương thích ngược. Điều này có nghĩa là các thiết bị PCIe 3.0 hoàn toàn có thể hoạt động trên khe PCIe 4.0 và ngược lại. Tuy nhiên, tốc độ truyền tải sẽ bị giới hạn ở mức thấp hơn tùy theo phiên bản thiết bị thấp nhất trong hệ thống. Để tận dụng tối đa hiệu năng của PCIe 4.0, người dùng cần cả mainboard, CPU và thiết bị hỗ trợ chuẩn này.

Về tiêu thụ điện năng và tản nhiệt

Do tốc độ truyền dữ liệu cao hơn, PCIe 4.0 thường tạo ra lượng nhiệt lớn hơn so với PCIe 3.0, đặc biệt là với các thiết bị như SSD NVMe tốc độ cao. Chính vì vậy, nhiều sản phẩm PCIe 4.0 hiện nay được trang bị thêm tản nhiệt chủ động hoặc heatsink để đảm bảo hoạt động ổn định và bền bỉ.

Về giá thành và khả năng tiếp cận

Thiết bị sử dụng PCIe 3.0 hiện nay có giá thành thấp hơn và phổ biến rộng rãi hơn, phù hợp với người dùng phổ thông, chơi game hoặc làm việc văn phòng. Trong khi đó, PCIe 4.0 có giá nhỉnh hơn, nhưng đổi lại mang đến hiệu năng mạnh mẽ hơn, phù hợp cho người dùng chuyên nghiệp hoặc những ai muốn đầu tư lâu dài cho hệ thống máy tính hiệu suất cao.

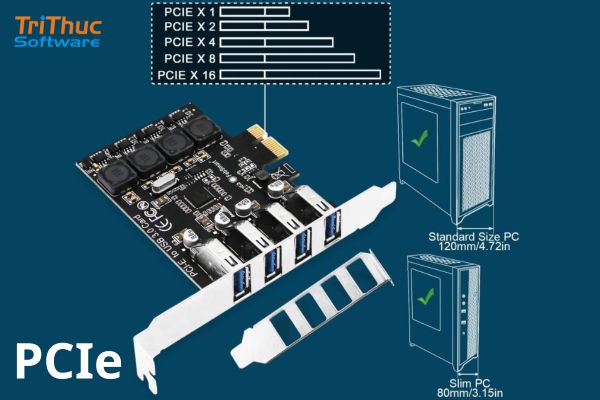

Kích thước cổng PCIe

Các khe cắm PCIe được thiết kế với nhiều kích thước khác nhau, tương ứng với số lượng lane (đường truyền dữ liệu) mà chúng hỗ trợ. Mỗi loại khe cắm phù hợp với từng loại thiết bị mở rộng nhất định, tùy vào yêu cầu về băng thông và hiệu suất.

PCIe x1 là phiên bản nhỏ gọn nhất, có chiều dài khoảng 25mm. Loại cổng này chỉ có một lane truyền dữ liệu nên phù hợp với các thiết bị có nhu cầu băng thông thấp như card âm thanh, card mạng hoặc thiết bị mở rộng cổng USB.

PCIe x4 có chiều dài khoảng 39mm, cung cấp băng thông lớn hơn gấp bốn lần so với x1. Đây là kích thước phổ biến cho các ổ cứng SSD NVMe gắn qua adapter, giúp tận dụng tốc độ truyền cao của chuẩn PCIe.

PCIe x8 dài khoảng 56mm và tuy không phổ biến bằng các chuẩn khác, nhưng đôi khi được sử dụng cho các card RAID, card mạng tốc độ cao hoặc GPU trong một số cấu hình đặc biệt.

PCIe x16 là loại cổng lớn nhất và mạnh mẽ nhất, với chiều dài khoảng 89mm. Đây là chuẩn thường thấy trên các bo mạch chủ hiện đại để gắn card đồ họa (GPU) – loại thiết bị yêu cầu băng thông lớn nhất trong hệ thống máy tính.

Một điểm đáng chú ý là các khe cắm PCIe có khả năng tương thích linh hoạt. Điều này có nghĩa là bạn có thể cắm card có kích thước nhỏ hơn vào khe lớn hơn. Ví dụ, một card PCIe x4 vẫn có thể hoạt động khi cắm vào khe x16, tuy nhiên, nó sẽ chỉ hoạt động với tốc độ tương ứng với số lane thực tế của thiết bị, tức là chạy ở tốc độ x4.

Xem thêm:

Pin LiPo là gì? So sánh pin LiPo và pin Li-Ion

Headset là gì? So sánh headset, earphone và headphone

So sánh PCIe và PCI chi tiết hiện nay

PCIe (Peripheral Component Interconnect Express) và PCI (Peripheral Component Interconnect) đều là giao thức kết nối giữa các thiết bị mở rộng và bo mạch chủ, nhưng chúng thuộc về hai thế hệ công nghệ khác nhau. PCI là chuẩn cũ, còn PCIe là chuẩn hiện đại, thay thế hoàn toàn PCI trong hầu hết các hệ thống máy tính ngày nay.

Kiến trúc truyền dữ liệu

PCI hoạt động theo mô hình bus – nghĩa là nhiều thiết bị chia sẻ chung một đường truyền dữ liệu. Khi một thiết bị gửi hoặc nhận dữ liệu, các thiết bị khác trên bus phải chờ đến lượt. Điều này dễ gây ra tình trạng nghẽn dữ liệu nếu có nhiều thiết bị hoạt động cùng lúc.

Ngược lại, PCIe sử dụng kiến trúc point-to-point. Mỗi thiết bị được kết nối trực tiếp với bộ điều khiển trung tâm thông qua một hoặc nhiều lane riêng biệt. Nhờ đó, dữ liệu có thể được truyền song song giữa nhiều thiết bị mà không gây xung đột hay tắc nghẽn.

Tốc độ và băng thông

Một trong những khác biệt lớn nhất giữa PCI và PCIe chính là tốc độ truyền tải dữ liệu. Chuẩn PCI thường có tốc độ tối đa khoảng 133 MB/s, đủ dùng cho các thiết bị ngoại vi cơ bản trong những năm đầu 2000. Trong khi đó, PCIe cung cấp tốc độ vượt trội – mỗi lane của PCIe 3.0 đã đạt khoảng 1 GB/s, và PCIe 4.0 có thể đạt đến 2 GB/s mỗi lane. Ở cấu hình x16, PCIe có thể đạt tổng băng thông lên đến hàng chục GB/s, vượt xa khả năng của PCI.

Khả năng mở rộng và cấu hình

PCI có thiết kế cố định và ít lựa chọn về cấu hình băng thông. Ngược lại, PCIe cung cấp nhiều tùy chọn về số lane như x1, x4, x8 và x16, phù hợp với nhiều loại thiết bị khác nhau – từ card âm thanh đơn giản đến card đồ họa cao cấp hay SSD tốc độ cao. Điều này mang lại sự linh hoạt và khả năng mở rộng vượt trội cho PCIe so với chuẩn PCI cũ.

Kích thước và thiết kế

Card PCI có kích thước lớn và giao tiếp bằng một dãy chân đồng dài, yêu cầu khe cắm khá rộng. Trong khi đó, PCIe có thiết kế hiện đại hơn, kích thước gọn hơn, đồng thời tiết kiệm diện tích bo mạch chủ, giúp tối ưu không gian trong thùng máy.

Tính phổ biến và hỗ trợ

Hiện nay, chuẩn PCI gần như đã lỗi thời và không còn được tích hợp trên các bo mạch chủ mới. PCIe trở thành chuẩn kết nối mặc định cho hầu hết các thiết bị mở rộng trong máy tính hiện đại, từ máy tính để bàn, máy trạm đến máy chủ và trung tâm dữ liệu.

Kết luận

PCIe là một chuẩn kết nối tốc độ cao, có vai trò then chốt trong việc nâng cao hiệu suất hoạt động của máy tính. Bài viết trên của Tri Thức Software đã chia sẻ chi tiết về PCIe là gì, các phiên bản PCIe, cách thức hoạt động và khả năng tương thích sẽ giúp người dùng lựa chọn phần cứng phù hợp với nhu cầu, đồng thời tối ưu hóa trải nghiệm sử dụng máy tính. Nếu bạn đang cân nhắc nâng cấp máy tính, đặc biệt là các thành phần như card đồ họa hay SSD NVMe, hãy chú ý đến phiên bản và cấu hình khe cắm PCIe mà bo mạch chủ của bạn hỗ trợ.
